#121
Аббас

Аббас

    Старожил

  • Пользователь
  • 3 527 сообщений

marantz CD99

Один из самых достойных представителей семейства маранц.

Апгрейд подобного транспорта подразумевает
1. Установку лампового клока
2. Установку лампового СПДИФ буфера
3. Установку отдельного стабилизатора на сигнальный процессор и спдиф передатчик ( в проигрывателях филипс и маранц второго поколения его роль выполняет цифровой фильтр SAA7220 с током потребления 300ма!)
4. Установку отдельного силового трансформатора для питания вышеупомянутых чипов и других важных узлов, родной трансформатор для сервы можно оставить.
5. Подбор конденсаторов в цепях питания, работа с цчастком фотодетектор- сигнальный процессор( замена проводки, резисторов и конденсаторов)




  • cosmos и Hren это нравится

#122
cosmos

cosmos

    Заглянувший

  • Пользователь
  • 22 сообщений

marantz CD99



Аббас, отдельный блок это и блок БП и клок?

А куда чипы 1541 перехали?



#123
Аббас

Аббас

    Старожил

  • Пользователь
  • 3 527 сообщений

Во внешний цап который я сейчас делаю.



Блок питания и клок.



#124
Аббас

Аббас

    Старожил

  • Пользователь
  • 3 527 сообщений

Дак собранный любителем аудио из Остравы, Чехия.

Использован конвертер 5687, стабилизаторы и собственные наработки Камила. Кенотронные выпрямители для цифровых узлов.




#125
Аббас

Аббас

    Старожил

  • Пользователь
  • 3 527 сообщений

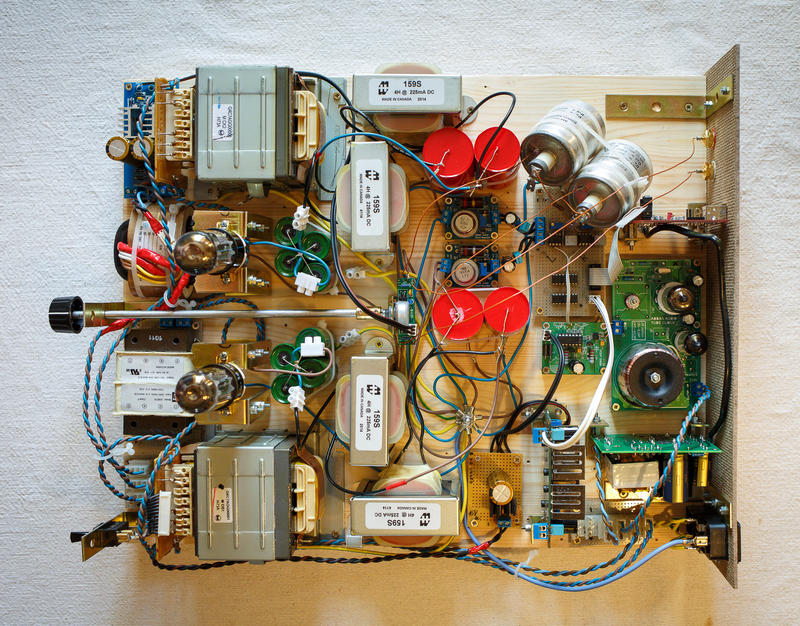

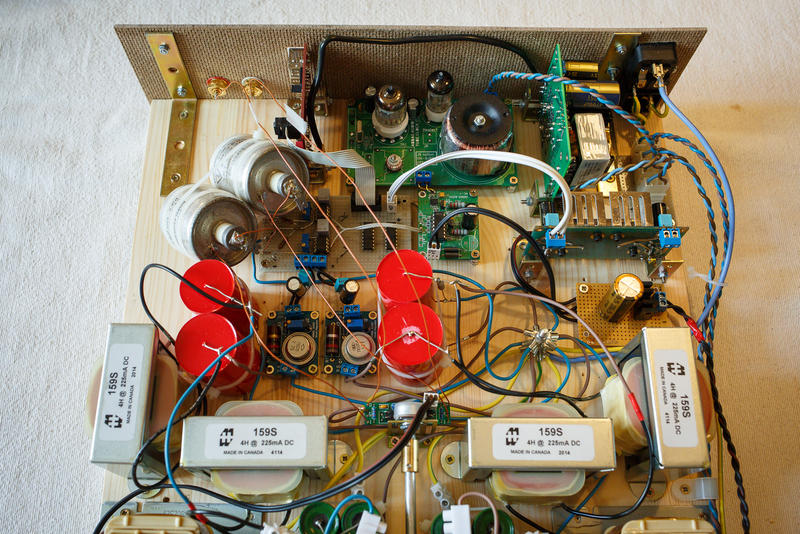

Еще фото от Камила

ДАК на ТДА1543 с кенотронным питанием цифровой части.

I

t's just amateurish work :) full of wires, so I can test different

configurations. It now looks little bit different. 5AR4 was replaced, R-core also... there were

many of them... in attachment there is very old version, dual mono, dual TDA1543,
with LCLC filtering, which unfortunatelly leaded to slow sound.
